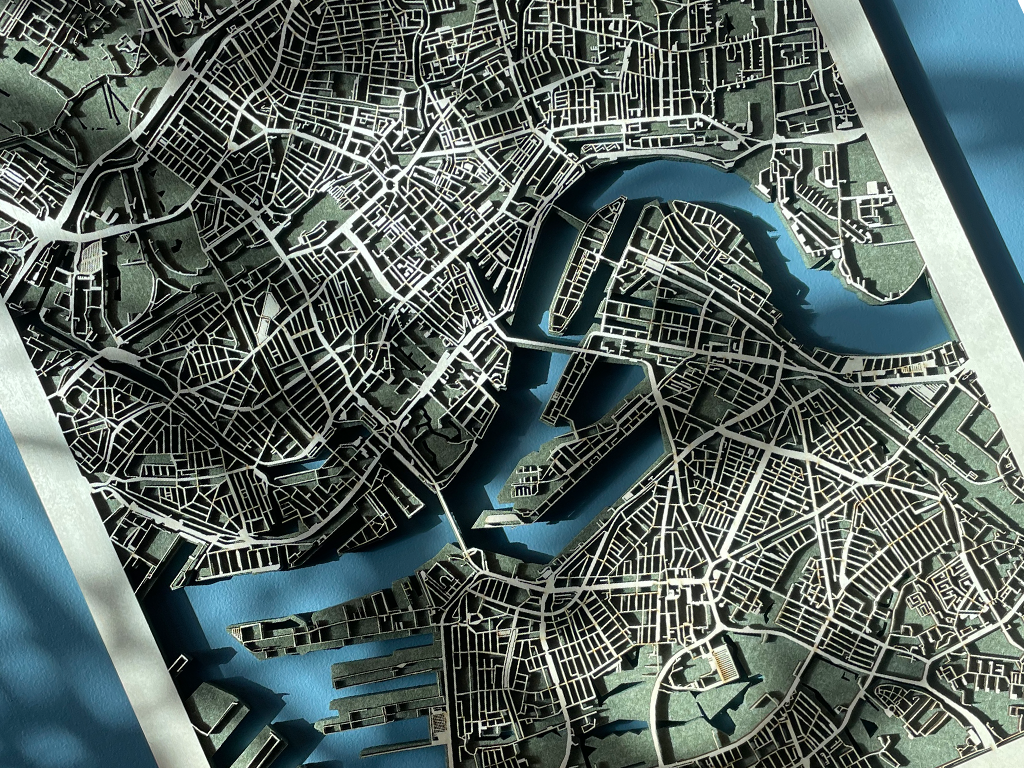

Tu veux découper ou graver une carte de ville au laser ? Alors tu as besoin d'un dessin de conception. Heureusement, tu n'as pas besoin de redessiner les captures d'écran de Google Maps ! Avec le logiciel gratuit QGIS, tu récupères les données cartographiques d'OpenStreetMap et tu les exportes au format SVG, prêtes à être finalisées dans Illustrator pour le laser.
Dans ce tutoriel, tu apprendras étape par étape comment faire.
De quoi as-tu besoin ?
- QGIS (gratuit, open-source)
- Logiciel de dessin vectoriel, comme Adobe Illustrator ou Inkscape
- Google Maps
- Une idée de design
Étape 1 : Choisis ta zone
Cherche d'abord dans Google Maps la zone que tu souhaites utiliser. Pense à la reconnaissance : assure-toi qu'il y a suffisamment de points de repère, comme des cours d'eau, de grandes routes ou un motif de rues caractéristique.
Étape 2 : Installe QGIS
Télécharge et installe QGIS. C'est un programme SIG gratuit et open-source qui te permet de récupérer et d'éditer des données cartographiques géographiques.
Étape 3 : Installe le plugin QuickOSM
Ouvre QGIS et va dans le menu supérieur : Extensions > Gérer et installer les extensions. Cherche QuickOSM et clique sur Installer l'extension. Ce plugin récupère les données d'OpenStreetMap.
Tu trouveras aussi le plugin via ce lien.
Étape 4 : Charge la couche cartographique OpenStreetMap
Dans le panneau Navigateur (à gauche), cherche XYZ Tiles et double-clique sur OpenStreetMap. La carte est maintenant chargée en tant que couche de fond.
Étape 5 : Navigue vers ta zone
Zoom sur la zone que tu souhaites exporter en faisant défiler la carte. Va à l'endroit que tu veux créer.
Étape 6 : Ouvre QuickOSM
Dans le menu supérieur, va au plugin QuickOSM et ouvre-le.
Étape 7 : Récupère les données cartographiques
Sélectionne le préréglage Urban dans QuickOSM. Change la sélection de l'emplacement en Canvas Extent (cela exporte ce qui est actuellement visible sur ton écran). Clique sur Exécuter le préréglage. QGIS charge maintenant les rues, les plans d'eau et d'autres éléments comme des couches séparées.
Étape 8 : Masque les noms de rues
Sélectionne une couche avec les noms de rues et ouvre le panneau Options d'étiquetage de la couche. Règle l'option sur Aucun libellé au lieu de Libellés uniques. Répète cela pour chaque couche avec des étiquettes.
Étape 9 : Désactive les couches inutiles
Va dans le panneau Couches et désactive les couches OpenStreetMap (la carte d'arrière-plan) et Bâtiments. Ainsi, tu ne gardes que les rues et l'eau.
Étape 10 : Crée une mise en page d'impression
Appuie sur Ctrl+P pour ouvrir une nouvelle mise en page d'impression. Clique sur Ajouter une carte dans la barre latérale et dessine un cadre sur la page pour y insérer la carte.
Étape 11 : Définis le format de la page
Clique droit sur le canevas et choisis Propriétés de la page. Définis la taille de la page au format de ton produit final, par exemple 300 × 400 mm pour une carte murale standard.
Étape 12 : Positionne la carte
Utilise la fonction Déplacer le contenu pour déplacer la carte jusqu'à ce que la partie désirée soit précisément dans les marges de la page. Assure-toi que les bords de la carte sont alignés avec la marge de la page.
Étape 13 : Exporte au format SVG
Clique en haut sur Exporter en SVG. Coche les options suivantes :
- Always export as vectors
- Crop to Content
Clique sur Enregistrer pour sauvegarder le fichier.
Étape 14 : Ouvre le fichier SVG dans Adobe Illustrator
Ouvre le fichier SVG exporté dans Adobe Illustrator, Inkscape ou un autre programme vectoriel. Tu vois maintenant la carte sous forme de formes vectorielles que tu peux modifier.
Dans les étapes suivantes, nous allons continuer avec Adobe Illustrator. Si tu utilises un autre programme, les outils auront des noms différents, mais le principe reste le même.
Étape 15 : Crée un tracé transparent et définis la couleur
Sélectionne toutes les parties de la carte et crée-en un Tracé transparent (Objet > Tracé transparent > Créer). Donne ensuite aux lignes la bonne couleur pour ta découpeuse laser, afin de différencier la gravure de la découpe.
Étape 16 : Supprime ce qui dépasse du cadre
Dessine un rectangle de la taille de ta carte. Sélectionne toutes les lignes, ouvre l'outil Concepteur de forme (Maj+M), maintiens Alt enfoncé et fais glisser sur les lignes qui tombent en dehors du rectangle. Elles seront ainsi supprimées.
Étape 17 : Donne une largeur aux routes
Dans le fichier SVG, les rues sont des lignes fines. Pour pouvoir les découper ou les graver, elles doivent être converties en surfaces. Sélectionne les lignes de route et va dans Objet > Tracé > Décalage du tracé. Utilise un décalage pour que les routes aient une largeur minimale de 2 mm. Les détails étroits sont fragiles après la découpe, donc des routes plus larges rendront ta carte plus robuste.
Étape 18 : Nettoie le dessin
Vérifie le fichier pour les lignes doubles et les tracés qui se chevauchent. Supprime les éléments superflus. Un dessin propre évite les problèmes lors de la découpe laser.
Étape 19 : Enregistre
Enregistre ton dessin dans un format adapté à ta découpeuse laser. Tu n'as pas encore décidé quel est le meilleur logiciel pour la découpe laser ? Alors notre avis honnête sur Lightburn pourrait t'intéresser, lis la critique ici.
Conseils de conception pour un beau résultat
Reconnaissance. Choisis une découpe où les gens reconnaissent immédiatement la zone. L'eau, comme les canaux et les rivières, aide énormément, elle est unique à chaque ville et donne rapidement une orientation.
Hiérarchie visuelle. Rends les routes principales nettement plus larges que les rues secondaires. Cela rend la carte plus lisible et plus belle à regarder.
Largeur minimale. Maintiens une largeur de rue d'au moins 2 mm pour le bois et l'acrylique. Pour les matériaux plus souples comme le feutre PET, un minimum de 4 mm est recommandé.
Teste d'abord en petit. Fais une découpe test d'une petite section avant de découper la plaque entière. Ainsi, tu vérifies si les détails sont suffisamment robustes.
Questions fréquentes
Puis-je utiliser Inkscape à la place d'Adobe Illustrator ?
Oui, Inkscape est une alternative gratuite qui prend entièrement en charge les fichiers SVG. Les noms des outils diffèrent parfois, mais les étapes sont similaires. Par exemple, "Offset Path" s'appelle "Agrandir/Réduire le tracé" dans Inkscape (via Tracé > Agrandir/Réduire).
Quel matériau est le plus adapté pour une carte de ville découpée au laser ?
Contreplaqué de bouleau 3 mm est un choix populaire en raison de sa robustesse et de sa haute qualité. MDF noir est utilisé pour un rendu graphique. Feutre PET offre également une isolation acoustique directe dans ton espace.
Quelle taille peut avoir ma carte de ville ?
Cela dépend du format de la matière de ton lit laser et du niveau de détail de ta carte. Un format couramment utilisé est 300 x 400 mm. Assure-toi que les routes ne sont pas plus étroites que 2 mm, même ainsi, elles sont déjà assez fragiles.
Mon fichier SVG semble désordonné dans Illustrator, que faire ?
Cela est souvent dû à des lignes doubles ou des tracés superposés que QGIS exporte. Dans Illustrator, utilise la fonction "Fusionner" ou supprime les doublons manuellement. Un fichier propre est crucial pour une bonne découpe, sinon le laser passera plusieurs fois sur la même ligne.
Puis-je utiliser les données OpenStreetMap à des fins commerciales ?
OpenStreetMap est soumis à l'Open Database License (ODbL). Tu peux utiliser les données librement, y compris pour des produits commerciaux, tant que tu cites la source (par exemple, "© OpenStreetMap contributors") et que tu partages les ensembles de données dérivés sous la même licence. Pour la vente de produits physiques comme des cartes, une réglementation un peu plus souple s'applique, consulte les informations officielles de la licence OSM pour les conditions actuelles.
Tout sur la découpe laser de cartes de ville
Nous avons étudié la meilleure façon de découper des cartes de ville au laser. Que tu veuilles graver des dessous de verre pour une boutique de musée ou créer une décoration murale en bois comme cadeau personnel. Les cartes sont un projet amusant et créatif pour les découpeuses laser.
Tu trouveras tous nos conseils pour la découpe laser de cartes de ville dans cet article de blog.
