Comment transformer un dessin au trait en un design multicouche pour la découpe laser ?
Nous l'avons demandé à Rodolfo de Lekky Studio. Dans cet article, Rodolfo te guide à travers son processus et t'apprend à concevoir et à fabriquer ta propre lampe en bois avec ta découpeuse laser.
Dans ce blog, je te montre comment je transforme une illustration plate en une applique murale 3D multicouche. Je vais te guider étape par étape à travers le processus de conception, la préparation pour le laser et l'assemblage final. Ce que j'adore dans ce projet, c'est qu'avec un design astucieux, tu crées une lampe fonctionnelle avec de la profondeur et du caractère.
Dans mon studio, j'utilise un laser CO₂ Aeon Laser de 100W, mais toute découpeuse laser capable de couper du contreplaqué convient pour ce projet. Je te recommande d'utiliser une essence de bois claire, comme du contreplaqué de tilleul de 4 mm d'épaisseur.
L'idée : un tatouage comme inspiration
Images d'inspiration recueillies de motifs d'hirondelles
Chaque design commence par une idée. J'aime m'inspirer de la culture du tatouage, et pour cette lampe, je me suis laissé inspirer par l'hirondelle reconnaissable. Ce symbole est connu de tous ; autrefois, il était porté par les marins comme un insigne d'honneur : une hirondelle signifiait que le porteur avait parcouru 5 000 miles nautiques, deux en représentaient 10 000.
Je ne suis pas marin moi-même, mais cette culture maritime m'attire car j'ai passé une grande partie de ma vie autour de la mer des Caraïbes. Maintenant, je vis à Hengelo et cette hirondelle me rappelle le long voyage et les expériences qui m'ont mené là où je suis aujourd'hui.
Outre cette signification personnelle, la forme de l'hirondelle est forte et reconnaissable. C'est un dessin au trait, mais je vais te montrer comment le transformer en un design multicouche.
Dès le début, l'objectif n'était pas de créer une décoration plate, mais un objet qui, même sans éclairage, possède déjà une profondeur suffisante. En combinant plusieurs couches, tu obtiens un design qui se transforme dès que la lampe est allumée.
Étape 1 : Esquisses sur papier
Premières esquisses techniques pour le support de la lampe sur papier
Avant de me mettre devant l'ordinateur, je développe d'abord mes idées sur papier. Sur cette photo, tu vois les premières esquisses techniques du support de la lampe à l'arrière.
Le développement de cette construction a demandé pas mal de temps au début. J'ai réalisé plusieurs prototypes en carton pour vérifier si toutes les pièces s'emboîtaient correctement.
Tu dois tenir compte de l'épaisseur du matériau, dans ce cas du contreplaqué de tilleul de 4 mm, et prévoir suffisamment d'espace pour la douille et le montage. J'utilise ce matériau depuis des années et je l'apprécie de plus en plus. Il est léger, ce qui est important pour une applique murale composée de plusieurs couches et destinée à être accrochée au mur.
De plus, le contreplaqué de tilleul a une structure en bois naturelle qui reste visible dans le résultat final. Sa couleur beige clair est une excellente base pour la peinture, mais il est aussi très beau si tu laisses certaines parties non traitées ou si tu le finis avec une teinture pour bois. C'est un matériau polyvalent et très facile à couper avec un laser.
En testant d'abord, tu évites les erreurs inutiles pendant la découpe laser.
Étape 2 : Élaboration numérique dans Adobe Illustrator
Tracer le dessin dans Adobe Illustrator
Une fois l'esquisse finalisée, j'en prends une photo avec mon téléphone et je la travaille numériquement dans Adobe Illustrator.
À l'aide de l'outil Plume, je redessine toutes les lignes en tant que vecteurs. Cela demande un peu de pratique au début, mais cela donne un contrôle total sur la forme et rend le design adapté à la production.
Créer la couche arrière dans Adobe Illustrator
Pour la couche arrière, je fais une copie de l'hirondelle et je lui donne un contour plus épais. Ensuite, je transforme ce contour en une forme vectorielle fermée via Objet > Développer et j'assemble les parties avec Pathfinder > Unir. Après avoir supprimé les formes restantes à l'intérieur, j'obtiens une plaque arrière solide.
Personnellement, j'exporte le design au format PDF avant de l'importer dans le logiciel laser. Le SVG fonctionne aussi très bien, mais je trouve le PDF un peu plus cohérent lors de l'importation.
Étape 3 : Préparation dans LightBurn
Donner différentes couleurs au fichier laser dans LightBurn
Dès que le design est prêt, j'importe le fichier dans LightBurn et j'associe différentes configurations à différentes couleurs.
Pour ce projet, j'utilise un laser CO₂ de 100W et du contreplaqué de tilleul de 4 mm.
Les réglages sont les suivants :
- Lignes roses (coupe) : vitesse 20, puissance 60.
- Lignes vertes (marquage) : vitesse 400, puissance 10.
Les lignes vertes sont utilisées comme repères de positionnement au dos de l'hirondelle. Cela me permet de savoir exactement où placer le support de lampe pendant le collage.
Sur les pièces découpées, tu verras aussi un petit trou rectangulaire. Cela a deux fonctions : cela aide à un positionnement précis de la construction arrière et forme en même temps une connexion tenon et mortaise qui ajoute une robustesse supplémentaire à l'ensemble.
Avant que la machine ne démarre, je vérifie toujours une dernière fois la mise au point, la position du matériau et le point de départ choisi.
La plaque arrière de la lampe hirondelle est découpée à la découpeuse laser
La plaque arrière découpée, avec les gravures et le trou rectangulaire, assure un positionnement très précis de toutes les pièces.
Étape 4 : Finition avec de la couleur
Ces couleurs que j'ai utilisées pour la lampe
Après la découpe, les différentes pièces sont finies avec de la peinture en spray. Pour ce projet, j'utilise des bombes de peinture Montana Colors.
J'aime travailler avec elles car elles offrent une excellente couvrance, surtout sur des surfaces poreuses comme le bois. De plus, elles sèchent rapidement, ce qui te permet de travailler efficacement sans longs temps d'attente entre les différentes couches. J'ai aussi de bonnes expériences avec la durabilité de la peinture.
Ce que je trouve personnellement le plus agréable, c'est l'énorme choix de couleurs. L'assortiment semble presque infini, ce qui me permet de trouver presque toujours la couleur exacte pour un design.
Pour cette lampe, j'ai opté pour une combinaison de noir mat, d'un bleu-vert profond et de rouge vif. Certaines pièces sont délibérément laissées non traitées afin que la structure naturelle du bois reste visible.
La combinaison de la peinture, du grain du bois et des bords foncés du laser crée un contraste intéressant et donne au design une profondeur supplémentaire.
Peindre les pièces en noir avec une bombe de peinture
Étape 5 : Assembler la construction
Assembler le support de la lampe
Le support à l'arrière est composé de plusieurs pièces détachées qui, ensemble, forment une construction solide pour la douille et la lampe.
Pour le montage, j'utilise de la colle cyanoacrylate. Au fil des ans, c'est devenue ma colle préférée pour ce type de projets en raison de sa très forte adhérence et de son séchage rapide.
Autrefois, j'utilisais principalement de la colle à bois, ce qui est toujours un excellent choix, mais je constatais que je perdais beaucoup de temps à attendre que tout soit complètement sec. Avec la cyanoacrylate, je peux continuer à travailler presque immédiatement. Cela rend le processus plus efficace et aide à terminer les projets plus rapidement.
Cependant, cette colle demande de la prudence. Certaines variantes sont très liquides et peuvent facilement se retrouver à des endroits où tu ne les désires pas.
C'est quelque chose que j'ai appris au fil des ans. J'ai plus d'une fois endommagé des tables, des chaises et des sols en utilisant une protection insuffisante. C'est pourquoi je travaille toujours maintenant sur du carton ou sur un autre matériau jetable qui peut être sali ou endommagé. Tout comme pour la peinture, un travail minutieux ici prévient de nombreux problèmes par la suite.
Une cheville dépasse pour que le support puisse être parfaitement aligné pendant le montage
Pendant le montage, tu verras qu'une des traverses en bois dépasse légèrement. Cette cheville s'insère précisément dans le trou rectangulaire de l'hirondelle et assure que la construction s'aligne automatiquement à la bonne position.
Ensuite, les couches colorées à l'avant sont collées une par une jusqu'à ce que le design complet soit assemblé.
Résultat

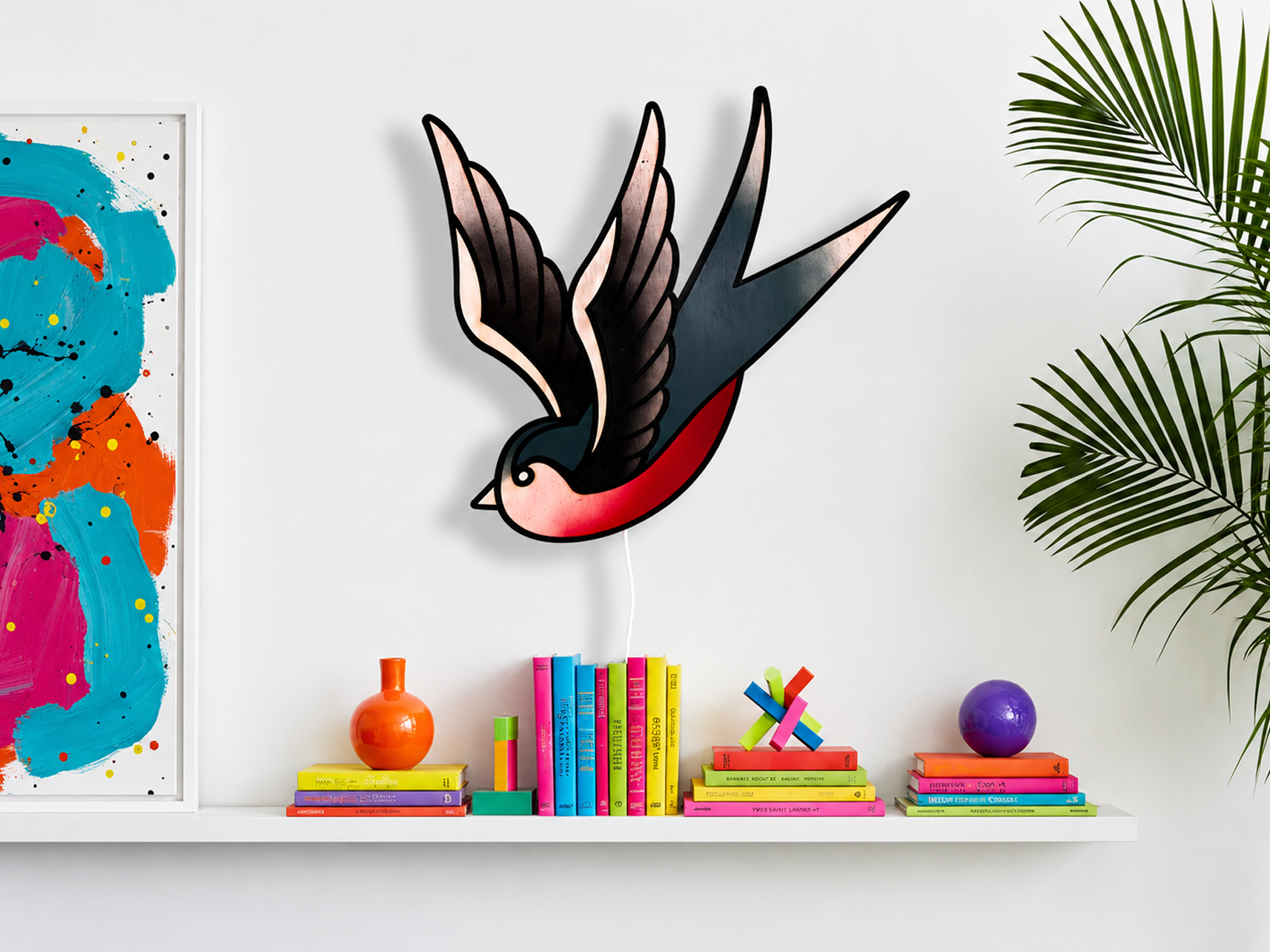

La lampe inspirée du tatouage d'hirondelle est terminée
Lorsque la lampe est entièrement montée, la construction arrière forme une base solide pour la douille E14 et l'ensemble est prêt à être fixé au mur.
Grâce à sa construction multicouche, un effet de profondeur clair se crée aussi bien de jour que de nuit. Dès que l'éclairage est allumé, les ombres et les différents niveaux se renforcent mutuellement, donnant au design une dimension supplémentaire.
J'espère que ce processus te donne une bonne idée de la façon dont tu peux transformer une illustration simple en un produit final fonctionnel et multicouche.
Tu es curieux de découvrir d'autres projets ou tu veux suivre ma méthode de travail ? N'hésite pas à jeter un œil à mon Instagram @Lekkystudio ou à mon site web lekkystudio.com.
Nous sommes fans des designs de Lekky Studio depuis longtemps et avons adoré jeter un coup d'œil dans les coulisses. J'espère que ce tutoriel t'a inspiré à te lancer toi-même !
Tu connais un créateur laser dont tu aimerais voir le processus de conception ? Fais-le nous savoir dans les commentaires.
