Dessiner avec la lumière. Voilà ce que fait un panneau rétroéclairé par la tranche (edge-lit) en un mot. Tu graves un design dans de l'acrylique transparent, tu places une bande LED le long du bord, et soudain, ce que tu as dessiné s'illumine précisément. Le reste de la plaque reste transparent, donnant l'impression que ton design flotte.
Illumine ton logo, une illustration ou du texte, ou crée des panneaux personnalisés pour tes clients. Un produit magnifique à créer et à exposer. Tu as une découpeuse laser capable de couper l'acrylique ? Alors tu peux facilement créer ton propre panneau rétroéclairé.
Dans ce blog, tu découvriras comment fonctionne le rétroéclairage par la tranche, comment en fabriquer un toi-même et comment les différents matériaux réagissent. En bas, tu trouveras également des tutoriels inspirants d'autres créateurs.
Pourquoi est-ce le projet laser parfait ?
Les lasers sont idéaux pour créer des panneaux rétroéclairés par la tranche. Tu peux aussi obtenir un effet lumineux en grattant, en dessinant au feutre ou en fraisant, mais dans ce cas, la technique détermine toujours l'esthétique de ton panneau. La découpe laser est la meilleure façon d'obtenir une reproduction exacte et détaillée de ton design avec un résultat net et clair.
Qu'est-ce que l'acrylique rétroéclairé par la tranche ?
Edge-lit signifie littéralement éclairé par la tranche. Le principe est simple mais efficace : tu places une bande LED sur le côté d'une plaque d'acrylique transparent.
La lumière traverse le matériau et se réfracte sur les gravures et les bords, illuminant précisément ces parties. Le reste de la plaque reste transparent.
Tu peux aussi travailler avec plusieurs plaques. Place une bande LED distincte sous chaque plaque et contrôle-les indépendamment. La lumière reste dans sa propre couche, ce qui te permet de travailler avec différentes couleurs ou niveaux.
Le résultat est une image lumineuse flottante avec un aspect moderne, presque futuriste. Grâce à la précision de la découpe laser, tu peux rendre parfaitement visibles les moindres détails.
Ce dont tu as besoin
-
Design
-
Plaque d'acrylique
-
Support avec lumière LED
-
Découpeuse laser capable de couper l'acrylique
Design
Avec un design simple, tu peux rapidement faire forte impression. Pense à un logo, une illustration ou un panneau de signalisation. Joue avec les différents effets des gravures linéaires et de surface : les lignes donnent un effet clair et scintillant, tandis que les gravures de surface obtiennent une lueur plus douce.
Consulte également notre infographie en bas de ce blog pour un bon exemple.
Plaque d'acrylique
L'acrylique est parfait pour la découpe laser. Le choix standard est l'acrylique clair et incolore – transparent, net et avec un effet lumineux distinct. Nous avons testé différentes sortes, fais défiler vers le bas pour voir les effets qu'elles produisent.
Support avec lumière LED
Tu peux acheter un support en ligne ou en fabriquer un toi-même. Le support détermine l'épaisseur de la matière que tu utilises et comment la lumière frappe la plaque.
Découpeuse laser
Utilise un laser CO₂ avec une puissance suffisante pour l'épaisseur de ta plaque.
Les lasers diodes sont moins adaptés à cela, car ils ne peuvent pas bien couper le matériau.
Étape par étape : comment le réaliser
Tu veux créer un panneau rétroéclairé par la tranche ? Suis ces étapes pour obtenir un résultat final magnifique.
1. Crée ton design en pensant à la lumière
Garde un design simple. L'effet rétroéclairé par la tranche apporte déjà le facteur "wow".
Il est généralement efficace de laisser un peu d'espace blanc autour de ta gravure, de sorte que ton dessin semble flotter.
Dans ton design, tu peux utiliser des gravures linéaires et des gravures de surface. Les lignes sont nettes et claires, les surfaces créent une zone lumineuse uniforme.
Pour une répartition uniforme de la lumière, les formes rectangulaires sont les plus efficaces.
Les sphères ou autres formes en saillie conduisent moins bien la lumière vers les extrémités, ce qui peut rendre les bords plus sombres.
2. Choisis un support
Choisis un support avec lumière LED ou fabrique-en un toi-même.
Fais bien attention à l'épaisseur de la matière que ton support peut accueillir ; la plaque doit être fermement et solidement insérée dans la fente pour un éclairage optimal et une finition soignée.
3. Découpe et gravure laser
Utilise de préférence une découpeuse laser CO₂ pour couper et graver l'acrylique. Consulte notre blog pour savoir comment trouver les meilleurs réglages pour ta machine (lien vers le blog).
Travaille avec soin et utilise, si possible, un film protecteur et des gants.
Chaque rayure ou empreinte digitale s'illuminera et distraira de ton design.
Grave de préférence à l'arrière de la plaque. Tu regarderas alors à travers le matériau vers la gravure, ce qui donnera de la profondeur et limitera les réflexions internes.
Si tu travailles avec deux panneaux gravés, alors inverse l'un des fichiers.
Ainsi, une plaque aura la gravure à l'avant et l'autre à l'arrière, les gravures seront directement l'une contre l'autre et tu éviteras un effet miroir indésirable dans la plaque.
4. Place ton panneau et profite
Monte ton panneau dans le support choisi et assure-toi que la LED éclaire directement le côté de l'acrylique. Retire le film protecteur délicatement et de préférence avec des gants, pour ne laisser aucune trace.
Allume l'éclairage et profite de ton propre panneau rétroéclairé par la tranche !
Notre exemple : une infographie interactive

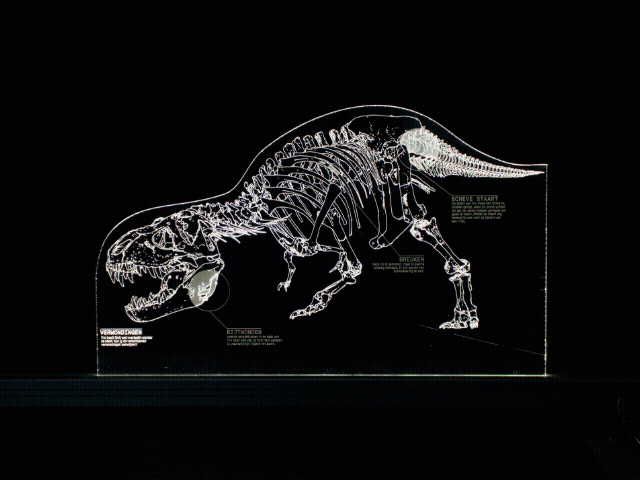

Pour te montrer tout ce que tu peux faire avec le rétroéclairage par la tranche, nous avons créé un exemple avec une infographie du squelette du dinosaure Trix à Naturalis.
Le squelette est un dessin au trait illuminé par une lumière LED blanche. Devant cela se trouve une deuxième couche avec des gravures de surface en couleur. Avec une console de mixage, tu peux mélanger les canaux RGB et changer la couleur du vert au rouge ou au violet.
Les gravures de surface montrent ce qui est particulier au squelette, rendant ainsi l'histoire derrière cet objet d'exposition plus claire. Le panneau s'intègre parfaitement dans une salle d'exposition sombre, sans bloquer la vue ni perturber le plan d'éclairage.
Astuce: nous avons inversé les panneaux pour que les gravures soient l'une contre l'autre. Cela évite les réflexions indésirables à l'intérieur de la plaque.
Choisir le bon matériau
Quel matériau utiliser pour un panneau rétroéclairé par la tranche ? Nous avons testé différentes sortes :
-
Acrylique transparent. Idéal pour les panneaux rétroéclairés par la tranche. Ton dessin s'illumine nettement pendant que tu peux voir à travers la plaque. Choisis 3 mm ou plus épais, selon ton support.
-
Acrylique fluorescent. Ce matériau émet déjà une légère lueur à la lumière du jour. Convient à l'éclairage LED blanc. Il est préférable de ne pas le combiner avec des LED colorées, car la couleur du matériau prédomine.
-
Acrylique givré. Donne un bel effet lumineux diffus et une douce diffusion de la lumière. Tu ne peux cependant pas voir à travers.
-
Acrylique miroir et coloré. Moins adapté. L'acrylique miroir réfléchit la lumière et perd ainsi son effet lumineux. L'acrylique coloré atténue la lumière à cause des pigments.
Découvre la collection complète d'acrylique de Lasersheets
Inspiration pour ton prochain projet
Tu veux voir comment d'autres s'y prennent ? Ces ressources regorgent d'astuces et d'exemples utiles :
YouTube: Creating a Custom Edge-Lit Sign: Tips & Tricks
Steve Makes Everything montre étape par étape comment il conçoit et assemble son panneau.
LightBurn Forum: My first go at LED Edge Lit Acrylic
Des créateurs partagent leurs premières tentatives, erreurs et solutions. Apprends de leurs expériences.
Instructables: Laser Cut Edge-Lit Acrylic With Base
Un guide complet, incluant comment fabriquer toi-même un pied avec une bande LED.
Instructables: Lit-O-Pane (Full Color Edge-Lit Photo)
Une variante créative où tu transformes des photos en œuvres d'art rétroéclairées par la tranche et colorées.
Prêt à commencer ?
Un panneau rétroéclairé par la tranche est l'un des projets laser les plus amusants que tu puisses réaliser. Il combine précision technique et liberté créative, et le résultat final est toujours un accroche-regard.
Que tu réalises un simple logo ou une œuvre d'art complexe à plusieurs couches, avec le bon acrylique et un peu d'expérimentation, tu créeras quelque chose dont tu pourras être vraiment fier.
