Tutoriel : Découpe laser d'un panneau acoustique avec image en demi-teintes

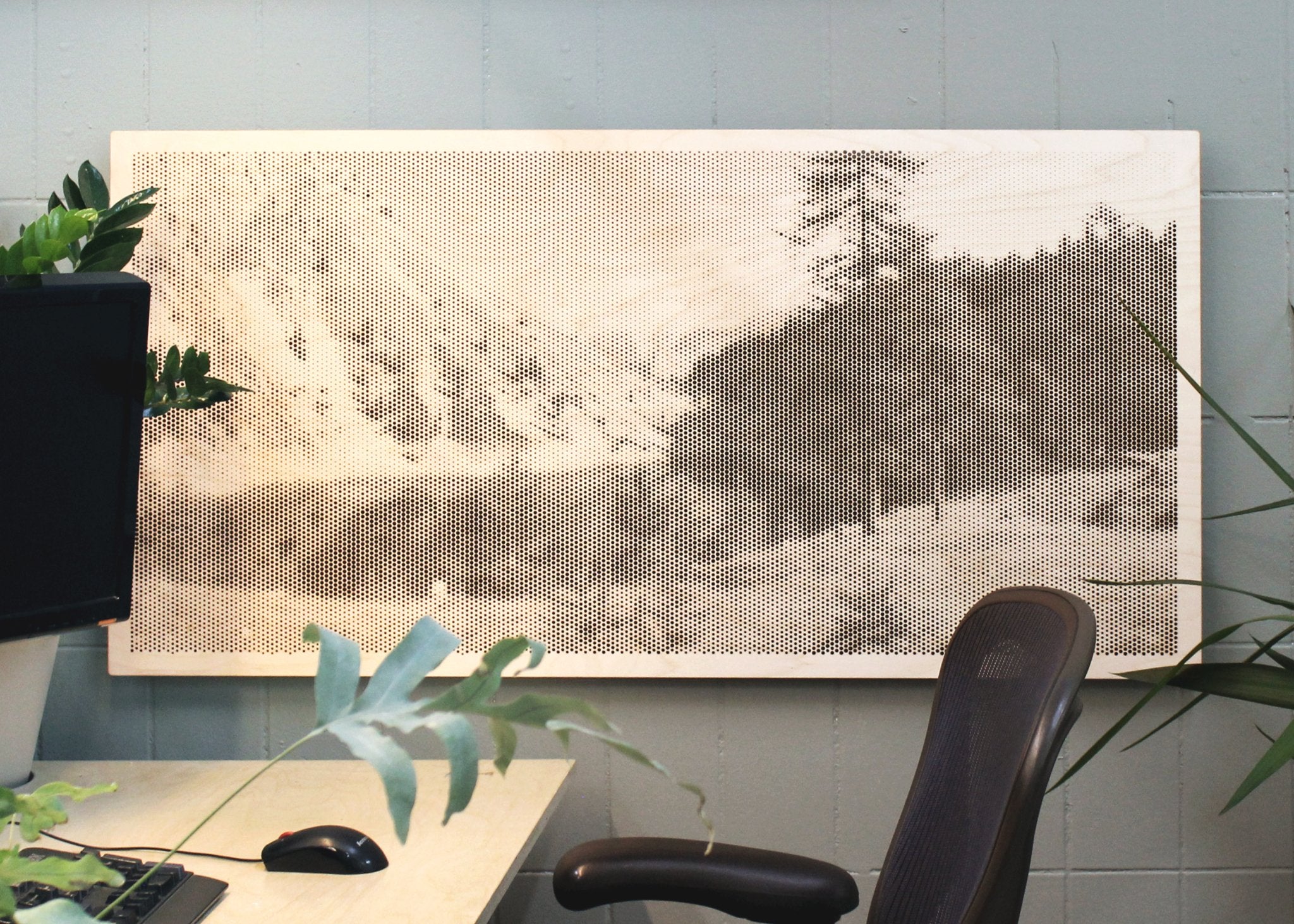

Le résultat est fantastique. Surtout si tu le réalises avec une belle matière, comme le contreplaqué de bouleau. Vois comment les nervures du bois jouent avec le ciel de l'image. Au-delà de son bel aspect bois, cette matière ajoute vraiment un plus au résultat final.

Non seulement tu crées un panneau magnifique et unique, mais celui-ci a aussi un effet d'amortissement acoustique. Les panneaux perforés sont très utilisés en architecture pour réduire la réverbération et amortir le son dans les espaces.

As-tu accès à un laser ? Possèdes-tu ta propre découpeuse laser, peux-tu l'utiliser à l'école ou y a-t-il un fablab ou un makerspace près de chez toi ? Alors tu peux créer toi-même un panneau perforé avec ta propre image.

Tu peux le faire avec le demi-teinte (halftone), le terme pour la technique utilisée pour ces panneaux. Ce tutoriel t'apprendra étape par étape comment toi aussi tu peux réaliser la découpe laser d'un panneau acoustique. Crée un produit unique par découpe laser et améliore l'acoustique avec tes panneaux insonorisants faits maison.

Qu'est-ce que le demi-teinte (halftone) ?

L'image que tu souhaites reproduire sur la plaque est créée par la découpeuse laser qui y pratique un grand nombre de trous de tailles et d'espacements différents. La technique reprographique utilisée pour créer une image avec la découpeuse laser est appelée demi-teinte (halftone).

Le résultat est une copie de ton image en « tons continus ». Cela signifie que l'image est créée par des différences de lumière et d'ombre, et non par différentes couleurs. De près, cela ressemble à un simple motif de trous, mais si tu prends suffisamment de recul, l'image prend vie.

Tu peux le comparer à une peinture d'un des peintres pointillistes. Si tu te tiens près, tu ne verras que des points. Ce n'est qu'en reculant que ce qui est réellement sur la toile devient clair. Si tu réalises la découpe laser d'un panneau acoustique, tu crées un effet similaire, mais avec des trous et non avec de la peinture.

C'est parti ! Voici comment créer toi-même, étape par étape, un panneau insonorisant acoustique

La première chose à faire est de créer un dessin numérique au bon format. Heureusement, ce n'est pas difficile, car voici un site web pratique pour cela : https://rasterbator.net.

Visite ce site web. Le guide étape par étape ci-dessous t'explique exactement comment préparer ton image pour ta découpeuse laser.

1. Image

Charge la photo que tu souhaites utiliser. Tu obtiendras le meilleur résultat si tu choisis une photo avec un contraste suffisant. S'il y a une grande différence entre la lumière et l'obscurité, la technique de demi-teinte (halftone) sera mise en valeur au maximum.

1. Taille

Tu seras ensuite automatiquement redirigé vers l'étape suivante : Taille. Voici ce que tu dois y indiquer :

• Paramètres papier : mets-le sur personnalisé et saisis les dimensions de ta plaque de matière. J'utilise 1200x600mm.
• Coche la case Ajouter une marge et choisis par exemple 10mm. Cela créera une bordure autour de ta photo.
• Taille de sortie : mets-la sur 1 page de large.

Si tout est correct, clique sur Continuer.

1. Style

La troisième étape vers laquelle tu seras dirigé est Style. Ici, tu sélectionnes Tramage noir et blanc et tu cliques sur Continuer.

1. Couleur

À la quatrième étape, Couleur, choisis sous Préréglages l'arrière-plan jaune avec des points bruns. Ce préréglage s'appelle Ma première robe.

1. Options

L'étape 5 concerne les Options. Ici aussi, tu renseigneras quelques paramètres manuellement.

• Sortie : demi-teinte entrelacée
• Menu déroulant en dessous : Cercle
• Taille de la grille : c'est à toi de voir, mais j'utilise 5 mm. Augmente la taille de la grille, à 10 mm par exemple, et la découpe laser prendra moins de temps. En même temps, tu perdras en détail. Diminue la taille de la grille et tu créeras plus de détails. La découpe laser sera alors aussi plus longue et ton fichier sera plus volumineux.
• Taille du tramage : IMPORTANT !! Mets-la sur 0 – 65%. Avec une taille de tramage maximale de 65%, les plus grands trous ne peuvent pas se chevaucher. Cela évite que des morceaux de matière ne se détachent lorsque tu découpes l'image au laser.

Attention : si tu choisis une taille de grille différente, il est possible que tu doives aussi choisir un pourcentage maximal différent. Tu peux trouver le chiffre optimal par tâtonnement. À la dernière étape, tu pourras vérifier que les trous ne sont pas trop grands. Tu veux que les trous soient aussi grands que possible, mais aussi conserver au minimum 0,8 mm de matière entre les plus grands trous.

• Décoche la case Repères de coupe. Pour Position de la page, la case peut aussi rester décochée.

1. Télécharge ton design !

Maintenant, clique sur Terminer l'affiche d'une page et ton design sera téléchargé en tant que fichier PDF.

Préparer ton fichier pour ta découpeuse laser

Le fichier PDF que tu as créé avec Rasterbator doit être converti en un format adapté à ton laser. La manière exacte de procéder dépend du logiciel que tu utilises pour ton laser et de ce qui est nécessaire pour ton laser.

Mon laser, par exemple, a besoin de fichiers DXF, et j'utilise Rhinoceros3D pour préparer le fichier, mais tu peux aussi utiliser Illustrator, Inkscape, Draftsight ou Coreldraw.

Dans Rhino, j'ouvre le fichier et je suis les étapes suivantes :

1. Toutes les formes sont composées de hachures. Je vais les convertir en lignes. Pour ce faire, j'exécute les commandes SelHatch et ensuite DupBorder. Cela crée toutes les lignes que tu vas découper au laser.
2. Tu peux maintenant supprimer les hachures du dessin. Commence par tout désélectionner, puis exécute SelHatch et Delete.
3. Ça commence à prendre forme. Seul le cadre doit être redessiné, car Rasterbator dessine des rectangles de tous les côtés dont nous n'avons pas besoin.
4. Fais une vérification pour voir si les trous ne sont pas trop proches les uns des autres. Zoome sur la partie avec les plus grands trous. Mesure la distance entre les trous et assure-toi qu'elle n'est pas inférieure à environ 0,8 mm. Ici, tout est largement en ordre.
5. Enregistre le fichier et ouvre-le dans ton logiciel de découpe laser.

Découpe laser de ton panneau perforé

Tu peux maintenant procéder à la découpe laser du panneau acoustique. Je le fais avec du contreplaqué de bouleau de 3mm d'épaisseur.

Conseil : tu veux réaliser la découpe laser des demi-teintes les plus fines ? Le Laserboard est idéal pour cela. Tu peux y percer des trous de dixièmes de millimètres sans problème !

Ce n'est pas une mauvaise idée de faire quelques tests à l'avance pour t'assurer que ton laser est bien réglé. La découpe elle-même prend pas mal de temps, environ quatre heures dans mon cas. Fais quelques vérifications entre-temps pour voir si tout se passe bien.

Conseil : utilise du ruban de masquage pour fixer la plaque dans ton laser. Ainsi, elle ne pourra pas bouger pendant la découpe.

Finition et assemblage

Ton laser est prêt ? Alors c'est le moment de la finition. J'utilise différentes plaques (disponibles dans la boutique en ligne Lasersheets) que je colle les unes sur les autres pour un résultat optimal.

D'abord, je ponce le panneau sur la face avant avec du papier de verre grain 120. C'est pour enlever les traces de brûlure. Je le colle sur une couche intermédiaire de mousse souple de 20mm d'épaisseur. Tu peux utiliser de la colle en spray pour cela.

Tu colles ensuite cela sur une plaque arrière en MDF de 2mm d'épaisseur. J'y ai percé deux trous pour pouvoir accrocher le panneau.

L'image demi-teinte (halftone) comme technique unique pour ta découpeuse laser

Utilise les images demi-teintes (halftone) pour réaliser la découpe laser de toutes sortes d'œuvres d'art, comme des logos, des portraits et des motifs abstraits. C'est une technique magnifique à utiliser pour toi-même, à enseigner à tes étudiants à l'école ou à proposer dans ton service de découpe laser.

Chez Lasersheets, nous vendons un grand nombre de matières différentes qui peuvent être utilisées avec la découpeuse laser. Tu veux réaliser la découpe laser d'un panneau perforé ? N'hésite pas à nous contacter. Nous pourrons te conseiller sur les bonnes matières, t'en dire plus sur Rasterbator et la technique de demi-teinte (halftone), et t'aider à obtenir un résultat parfait.

Ainsi, tu pourras créer toi-même dans ton atelier, à l'école, dans un makerspace ou un fablab un magnifique panneau insonorisant acoustique avec une image demi-teinte. Tu feras sans aucun doute forte impression.
